德标波纹管截止阀

系列:截止阀系列

德标波纹管截止阀

产品描述product description

德标波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。

产品详情PRODUCT DESCRIPTION

■德标波纹管截止阀产品简介:

德标波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。
广泛应用于:石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中,性能安全可靠,广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。

■德标波纹管截止阀结构特点:

1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。

■德标波纹管截止阀主要技术参数及性能规范:

驱动方式

手动

电动

设计标准

DIN3356

结构长度

DIN3202

连接法兰

DIN2543-2545

试验和检验

DIN3230


公称压力(MPa)

壳体试验压力(MPa)

密封试验压力(MPa)

适用温度(℃)

1.6

2.4

1.76


≤350℃

2.5

3.75

2.75

4.0

6.0

4.4

6.4

9.6

7.04


■德标波纹管截止阀主要零件材料:

零件名称

阀体

阀盖

阀杆

阀瓣

密封面

填料

WCB

WCB

WCB

13Cr

2Cr13

2Cr13

柔性石墨

STL

304

CF8

CF8

304

304

304

柔性石墨

STL

PTFE

316

CF8M

CF8M

316

316

316

柔性石墨

STL

PTFE

304L

CF3

CF3

316

304L

304L

柔性石墨

STL

PTFE

316L

CF3M

CF3M

316

316L

316L

柔性石墨

STL

PTFE

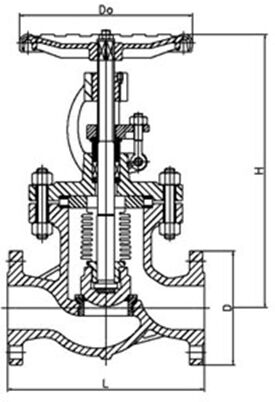

■德标波纹管截止阀主要外形尺寸:

型号

DWJ41-16

压力等级

PN16

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

195

200

220

225

235

250

260

265

370

400

515

550

600

630

680

Do

130

130

130

130

150

150

180

180

200

200

400

450

450

500

500

重量(Kg)

4

4.5

5

7

9

12.5

18

23

41

54

90

160

260

410

610


型号

DWJ41-25

压力等级

PN25

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

195

200

220

225

235

250

260

265

370

400

515

550

600

630

680

Do

130

130

130

130

150

150

180

180

200

200

400

450

450

500

450

重量(Kg)

4

4.5

5

7

9.5

13

19

24

43

57

95

168

300

510

680


型号

DWJ41-40

压力等级

PN40

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

195

200

220

225

235

250

260

265

370

400

515

550

600

630

680

Do

130

130

130

130

150

150

180

180

200

200

400

450

450

500

500

重量(Kg)

4

4.5

5

8

10

13.5

20

25

45

60

98

171

340

580

780
