J41F4-16、J41F46-16衬氟截止阀

系列:截止阀系列

J41F4-16、J41F46-16衬氟截止阀

产品描述product description

衬氟截止阀分为:直通式衬氟截止阀、直流式衬氟截止阀、角式衬氟截止阀,具有结构紧凑、启闭灵活、耐腐蚀性强,行程短(一般为公称通径1/4)等优点。

产品详情PRODUCT DESCRIPTION

J41F4-16、J41F46-16衬氟截止阀

产品工作原理和用途:

衬氟截止阀分为:直通式衬氟截止阀、直流式衬氟截止阀、角式衬氟截止阀,具有结构紧凑、启闭灵活、耐腐蚀性强,行程短(一般为公称通径1/4)等优点,被广泛应用在石油、化工等管路系统中做截断介质作用,但需要强调的是衬氟截止阀严禁做流量调节,以免节流口出产生的高速介质流冲蚀破坏密封面。

衬氟截止阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

产品结构特点:

1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通经1/4)等优点。被广泛应用在石油、化工等管路系统中做截断介质用,但塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。


产品性能参数:

衬里、阀座

适用温度(℃)

适用介质

PTFE(F4)

≤180

除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质

PCTFE(F3)

≤120

FEP(F46)

≤150

PFA(可熔性F4)

≤180

PVDF(F2)

≤100

RPTFE(RF4)

≤180

产品主要零件材料:

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P

R

PL

RL

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

球体/阀杆

25

2Cr13

1Cr18Ni9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

衬里/阀座

PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

填料压盖

WCB

CF8

CF8M

CF3

CF3M

填料

PTFE(F4)

PTFE(F4)

PTFE(F4)

活节螺栓

35

1Cr17Ni2

1Cr17Ni2

阀杆螺母

ZCuAl10Fe3

ZCuAl10Fe3

ZCuAl10Fe3

紧固螺栓

35

1Cr17Ni2

1Cr18Ni9Ti

螺母

45

0Cr18Ni9

0Cr18Ni9

手柄

WCB

WCB

WCB

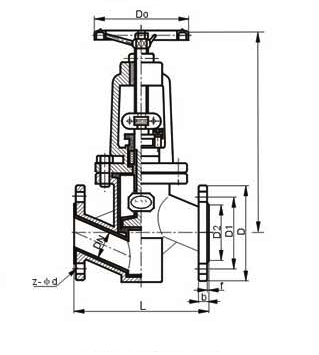

产品主要尺寸:

规格

L

D

D1

D2

f

b

n-d

D0

H

H1

DN

NPS

1.0MPa

15

90

95

65

45

2

14

4-14

100

240

265

20

95

105

75

55

2

16

4-14

100

245

270

25

1

100

115

85

65

2

16

4-14

120

250

275

32

1

105

135

100

78

2

18

4-18

120

260

290

40

1

115

145

110

85

3

18

4-18

140

290

325

50

2

125

160

125

100

3

20

4-18

140

300

335

65

2

145

180

145

120

3

20

4-18

160

355

400

80

3

155

195

160

135

3

22

4-18

160

400

450

100

4

175

215

180

155

3

22

8-18

180

455

495

125

5

200

245

210

185

3

24

8-18

180

530

560

150

6

225

280

240

210

3

24

8-23

240

605

650

200

8

275

335

295

265

3

26

8-23

240

650

770

250

10

325

390

350

320

3

28

12-23

280

680

800

300

12

375

440

400

368

4

28

12-23

280

710

835

1.6MPa

15

90

95

65

45

2

14

4-14

100

240

265

20

95

105

75

55

2

16

4-14

100

245

270

25

1

100

115

85

65

2

16

4-14

120

250

275

32

1

105

135

100

78

2

18

4-18

140

260

290

40

1

115

145

110

85

3

18

4-18

140

290

325

50

2

125

160

125

100

3

20

4-18

160

300

335

65

2

145

180

145

120

3

20

4-18

180

355

400

80

3

155

195

160

135

3

22

8-18

240

400

450

100

4

175

215

180

155

3

24

8-18

240

455

495

125

5

200

245

210

185

3

26

8-18

280

530

560

150

6

225

280

240

210

3

28

8-23

320

605

650

200

8

275

335

295

265

3

30

8-23

360

650

770

2.5MPa

15

90

95

65

45

2

16

4-14

120

245

270

20

95

105

75

55

2

16

4-14

120

250

275

25

1

100

115

85

65

2

16

4-14

140

260

290

32

1

105

135

100

78

2

18

4-18

140

290

325

40

1

115

145

110

85

3

18

4-18

160

300

335

50

2

125

160

125

100

3

20

4-18

180

355

400
